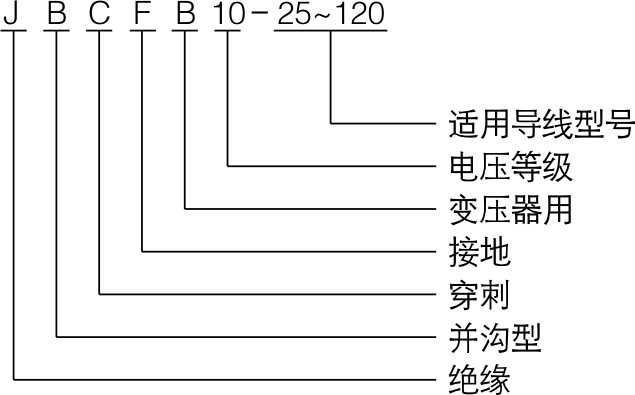

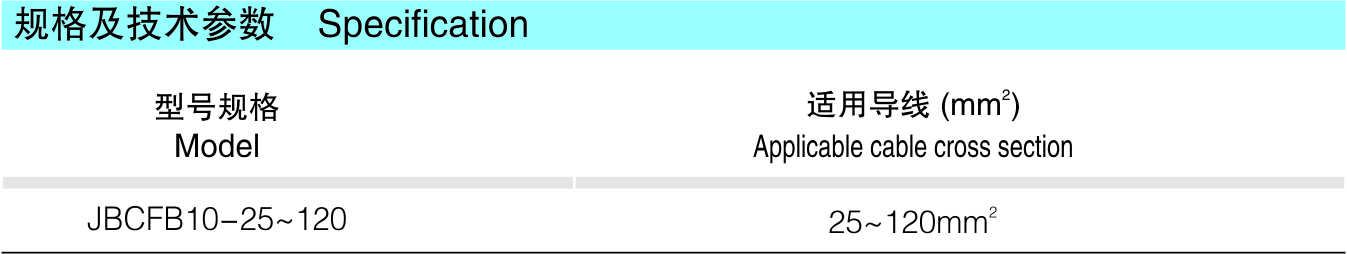

型号及意思

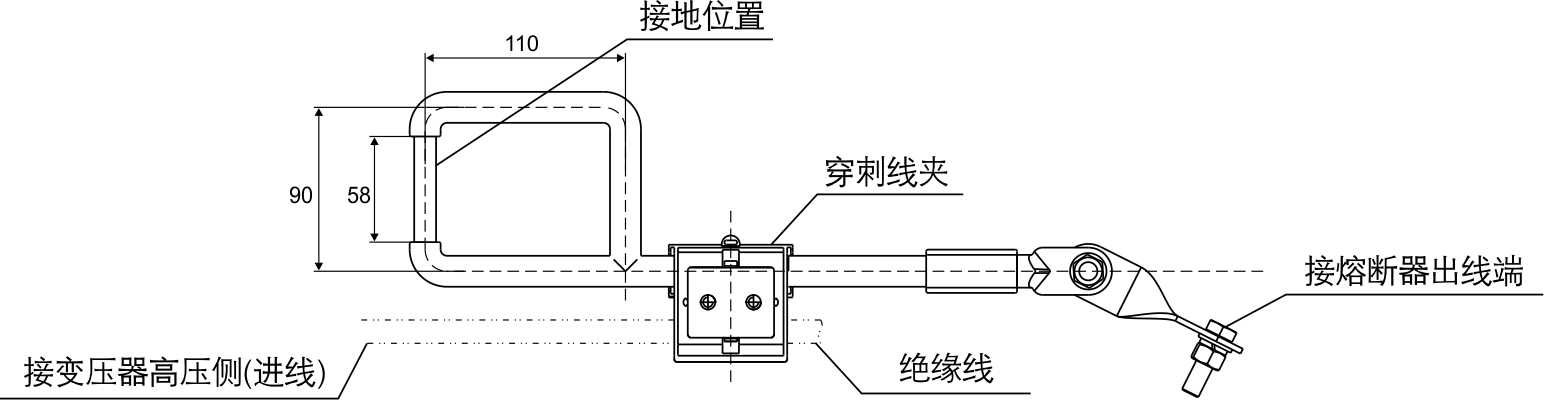

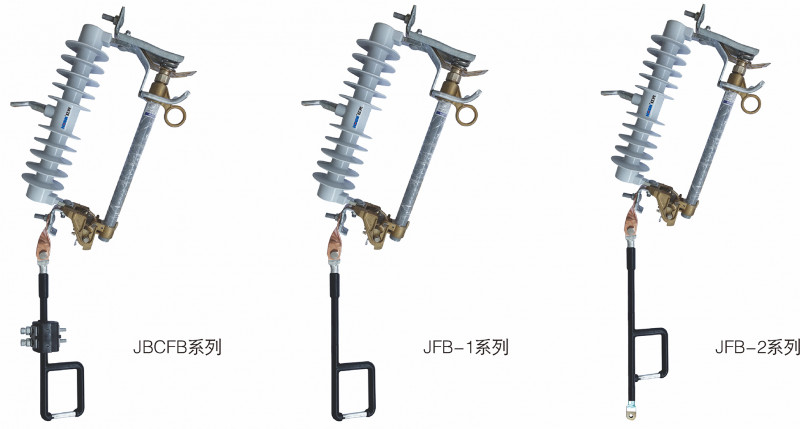

产品示意图

JBCFB系列穿刺型变压器接地线夹装置步骤

1.把穿刺型变压器接地线夹上的麻花型铜引流板与铜铝接线端子正确衔接在10kV级户表高压跌落式熔断器下端，，，，，，，，摆动接地环，，，，，，，，确保穿刺型变压器接地线夹处于垂直方向，，，，，，，，而后拧紧线夹上端接线端子上的六角螺母。。。。。。
2.将配电变压器高压引线穿过穿刺线夹的主线地位，，，，，，，，引线上端衔接至氧化锌避雷器上，，，，，，，，再拧断穿刺线夹上的力矩螺母。。。。。。
3.用专使劲矩扳手棘轮一端拧紧力矩螺母直至断开即可。。。。。。
4.引线下端衔接至变压器进线端的线夹上。。。。。。

将熔断器接地线夹上的铜引流板与铜接线端子，，，，，，，，正确衔接在10KV户表高压跌落式熔断器下端，，，，，，，，摆动接地环，，，，，，，，确保熔断器接地线夹处于垂直方向，，，，，，，，而后拧紧线夹上端接线端子上的六角螺母。。。。。。

1.把变压器接地线夹上的麻花型铜引流板与铜铝接线端子正确衔接在10kV级户表高压跌落式熔断器下端，，，，，，，，摆动接地环，，，，，，，，确保变压器接地线夹处于垂直方向，，，，，，，，而后拧紧线夹上端接线端子上的六角螺母。。。。。。
2.将配电变压器高压引线直接接在接地环下端的接线端子上。。。。。。
